La etimología de la palabra «topográfico» nos pone plenamente en situación. «Topos» significa lugar en griego y gráphein «escritura», «descripción» o incluso «representación gráfica». El levantamiento topográfico consiste, pues, en realizar una topografía de un lugar determinado, es decir, llevar a cabo la descripción de un terreno en concreto.
Mediante el levantamiento topográfico, un topógrafo realiza un escrutinio de una superficie, incluyendo tanto las características naturales de esa superficie como las que haya hecho el ser humano.
Con los datos obtenidos en un levantamiento tipográfico se pueden trazar mapas o planos en los que a parte de las características mencionadas anteriormente, también se describen las diferencias de altura de los relieves o de los elementos que se encuentran en el lugar donde se realiza el levantamiento.
El levantamiento topográfico es la primera fase del estudio técnico y descriptivo de un terreno. Se trata de examinar la superficie cuidadosamente teniendo en cuenta las características físicas, geográficas y geológicas del terreno, pero también las alteraciones existentes en el terreno y que se deban a la intervención del hombre (construcción de taludes, excavaciones, canteras…).
¿Con qué objetivo se realiza un levantamiento topográfico?
El principal objetivo de un levantamiento topográfico es determinar la posición relativa entre varios puntos sobre un plano horizontal. Esto se realiza mediante un método llamado planimetría. El siguiente objetivo es determinar la altura entre varios puntos en relación con el plano horizontal definido anteriormente. Esto se lleva a cabo mediante la nivelación directa. Tras ejecutar estos dos objetivos, es posible trazar planos y mapas a partir de los resultados obtenidos consiguiendo un levantamiento tipográfico.
Un levantamiento topográfico además de ser vital para la elaboración del plano del terreno, el levantamiento topográfico es una herramienta muy importante durante los trabajos de edificación porque con ellos se van poniendo las marcas en el terreno que sirven como guía la construcción.
Por eso, si vas a realizar cualquier tipo de obra en un terreno, es fundamental que cuentes con un buen levantamiento topográfico. No solo necesitarás un levantamiento topográfico para en el caso de edificaciones, los levantamientos topográficos también son necesarios para marcar los lindes de las parcelas, o señalar los puntos de amojonamiento, por ejemplo.
¿Cuántos tipos de levantamientos topográficos existen?
La principal misión en un levantamiento topográfico es, como hemos dicho, llevar a cabo una representación gráfica de un terreno lo más fielmente posible. Para ello, hay que establecer cuáles son las posiciones relativas de varios puntos tanto en el plano horizontal, es decir, lo que se conoce como planimetría, por un lado y por otro determinar la altura entre varios puntos tomando como referencia el plano horizontal, la nivelación directa.
Según sea el terreno donde se realice el levantamiento topográfico se pueden distinguir:
- Levantamientos topográficos urbanos.
- Levantamientos topográficos catastrales.
- Levantamientos topográficos de construcción.
- Levantamientos topográficos hidrográficos.
- Levantamientos topográficos forestales.
¿Qué instrumentación se utiliza en los levantamientos topográficos?
La instrumentación necesaria para realizar levantamientos topográficos consta de equipos que miden ángulos, desniveles, distancias y coordenadas. Existen instrumentos óptico-mecánicos como las brújulas taquimétricas, los teodolitos y los taquímetros.

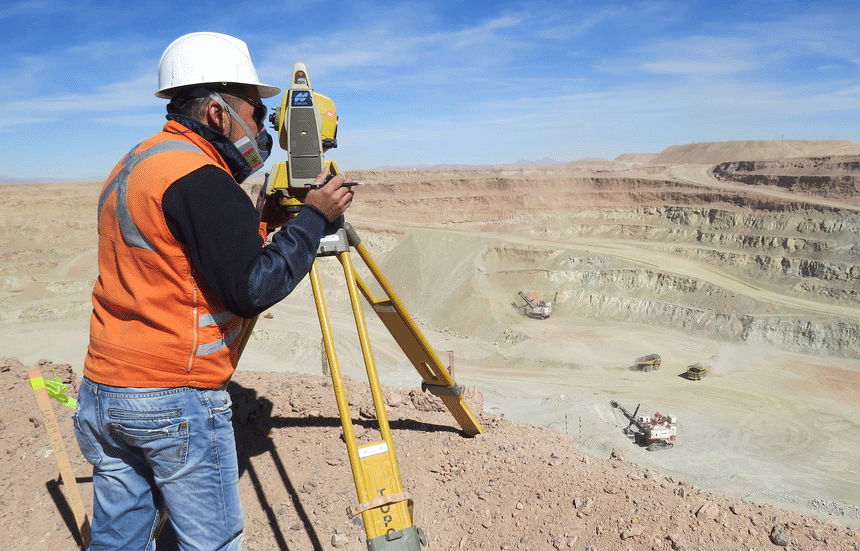

Con el avance de la tecnología y la introducción del GPS ha surgido un instrumento electro-óptico con el que se pueden llevar a cabo los distintos tipos de medidas que antes necesitaban equipos diferentes. Se trata de las estaciones totales. Las estaciones totales son el resultado de incorporar un distanciómetro (medidor de distancias) a un teodolito electrónico. Con la estacion total se puede calcular a tiempo real distancias, elevaciones o desniveles de distintos puntos.
Existen hasta 05 tipos de estaciones totales:
Las hay con calculo de coordenadas: Al contar con la lectura de ángulos y distancias, al integrar algunos circuitos mas, la estación puede calcular coordenadas.
- Las hay con memoria: Con algunos circuitos mas, podemos almacenar la información de las coordenadas en la memoria del aparto, sin necesidad de apuntarlas en una libreta con lápiz y papel, esto elimina errores de lápiz y agiliza el trabajo, la memoria puede estar integrada a la estacion total o existe un accesorio llamado libreta electronica, que permite integrarle estas funciones a equipos que convencionalmente no tienen memoriao calculo de coordenadas.
- Las hay motorizadas: Agregando dos servomotores, podemos hacer que la estación apunte directamente al prisma, sin ningún operador, esto en teoría representa la ventaja que un levantamiento lo puede hacer una sola persona.
- Las hay sin prisma: Integran tecnología de medición láser, que permite hacer mediciones sin necesidad de un prisma, es decir pueden medir directamente sobre casi cualquier superficie, su alcance esta limitado hasta 300 metros, pero su alcance con prisma puede llegar a los 5,000 metros, es muy útil para lugares de difícil acceso o para mediciones precisas como alineación de maquinas o control de deformaciones etc.
Además, de la estación total, los receptores con GPS también se han convertido en un instrumento de gran utilidad en los trabajos relacionados con el levantamiento topográfico. Son especialmente útiles para determinar de manera precisa y exacta las coordenadas de los terrenos reduciendo al mínimo los márgenes de error.
Los levantamientos topográficos y la topografía en general, tienen una gran importancia en el desarrollo de proyectos de construcción de infraestructuras debido a la evolución y avance que se ha producido en esta ciencia por la ayuda de las nuevas tecnologías que permiten llevar a cabo mediciones y descripciones más precisas y exactas; por eso una medida mal tomada o un plano mal realizado puede tener graves consecuencias pues eso supondría una incorrecta representación de la realidad que impediría llevar a cabo construcciones en dicho terreno.
